在手表的所有部件中,擒纵机构可能是大多数车主最不好奇的部件。这是不容小觑的。在《禅与摩托车维修的艺术》一书中,作者罗伯特·皮尔西格(Robert Pirsig)与一位朋友进行了一次长途旅行,这位朋友最近购买了一辆精美的宝马摩托车,其车把已经开始松动。Pirsig建议制作一个垫片,在宽松的车把项圈下滑动,以帮助将它们固定到位,并建议从啤酒罐中切出一个。他的朋友对这一建议的反应很恼火,尽管铝板实际上是解决问题的理想解决方案。

皮尔西格写道:“但令我惊讶的是,他根本没有看到这样做的聪明之处。事实上,他对整件事明显很傲慢。很快,他就开始躲闪,并充斥着各种借口,在我意识到他的真实态度之前,我们决定不修理车把。

“据我所知,那些车把仍然松动。我现在相信他当时真的被冒犯了。我有勇气提议修理他的新款一千八百美元的宝马(这本书出版于1974年,所以今天不要四处寻找任何1,800美元的新宝马自行车,我的朋友们],半个世纪德国机械技巧的骄傲,用一块旧啤酒罐!”

对我而言,从轶事中得出的(许多)更大的收获之一是,购买高级机械表的人,特别是那些大量投资于冶金和擒纵设计等核心计时技术的品牌,实际上可能不愿意理解手表的工作原理 – 或者,如果不是反对,至少不感兴趣,因为掌握机械装置的来龙去脉并不一定是所有者享受的主要来源。有手表。显然,这本身没有错。很多人都非常喜欢他们的汽车,并且对拥有所有权感到完全合法的自豪感,而不了解自动变速器的工作原理。

留给专业人士:百达翡丽修复部门的制表师。

此外,调整机械的东西的可能性通常是激发人们对机械兴趣的一部分,而手表并不是普通所有者通常感到有调整冲动的东西。早在1974年,当Pirsig哀叹他的朋友对摩托车维修艺术的不感兴趣时,当可能有更多的人自己制作摩托车,汽车以及你比今天做的事时,正如他们所说,摆弄gubbins被认为是最好留给制表师的事情。

所有这一切往往使腕表拥有者和钟表爱好者在一定程度上脱离了钟表的技术方面,尤其是擒纵机构这个颇具神秘色彩的世界。但是,如果您倾向于在理解擒纵机构时找到它,就会有很大的乐趣,因为擒纵机构设计背后的原理是物理学和力学的普遍原则。一旦你了解了擒纵机构在做什么,在表盘下方的黑暗中滴答作响,你真的不会再以同样的方式看待你的手表,事实上,你甚至可能以不同的方式看待这个世界。神迹通常部分地被它们的独特性质所定义。但是,尽管擒机构的技术追求并尽其所能地实现无处不在(从历史上看,最成功的擒纵机构被广泛采用),但它仍然是奇迹。欣赏这一事实是迄今为止高级制表最民主的乐趣 – 为什么,你甚至不必拥有一枚手表就能享受到乐趣中。

在研究现代腕表擒纵机构时,我们将重点介绍那些被广泛采用的擒纵机构(我们不会尝试擒纵机构发展的通史;然而,霍丁基的尼克·马努索斯(Nick Manousos)提供了一个有用的概述)。所有工业化的手表擒纵机构都在试图解决相同的基本问题,在了解它们彼此之间的相似之处和不同之处时,我们可以对手表成为手表的要素有一个新的和更深入的理解。


擒纵机构:它的作用

回到基础。机械表内部 – 枚机械表 – 都是一个主发条,它位于一系列齿轮的一端,这些齿轮将能量一个传递到另一个齿轮。主发条盒由开卷弹簧旋转,并反过来驱动中心轮,第三轮和第四轮。第四个轮子驱动擒纵轮,这是擒纵机构本身的第一部分,擒纵轮和其他擒纵机构组件协同工作,以驱动(或者如制表师所说,给平衡带来动力)。

现在,天平是一件敏感的小东西——我应该说天平和弹簧,因为没有游丝,天平是无用的(反之亦然,想想看)。我一直认为,通过观察它试图模仿的东西,即钟摆,可以最好地理解平衡。

想想一个没有摆动的钟摆。钟摆直上直下垂下;它固定在平衡点,像所有均衡一样,这是一个相当无聊的情况。不管它,它会永远挂在那里(或者至少直到质子衰变,以先到者为准)。

一个理想化的简单重力摆(图,维基百科)。显然,在现实世界中,棒材有质量,无摩擦枢轴只存在于霍格沃茨,等等。

然而,给钟摆一个推动力,它就会开始摆动——每次摆动需要多长时间只取决于一件事,那就是钟摆的长度。钟摆将在每次摆动时通过其平衡点。钟摆摆动多远取决于你推它多用力,呵呵。但是,由于重力将钟摆拉回其平衡点的强度取决于它从平衡点摆动的距离,因此钟摆应该是等时的 – 每次振荡的时间应该是相同的,无论振幅如何。等时性是任何有望充当计时员的振荡器的基本属性。事实证明,实际上,摆锤只对小振幅摆动是等时等量的,但这个基本描述足以继续下去。如果钟摆没有失去能量,一旦摆动,它将永远摆动。

在早期,人们曾尝试在手表上放置摆锤,但收效甚微。带边缘擒纵机构的摆锤式腕表,1680年。

在这一点上,警觉的读者会想到,钟摆不会永远摆动。为什么?简短的答案是摩擦。在摆锤中,摩擦可以通过两种方式发生 – 第一种是通过空气阻力,第二种是在摆锤连接到其框架的点上。(还有其他非常小的损失 – 例如,安装摆锤的框架永远不会完全刚性,并且当它弯曲时,它会将能量从钟摆消耗到地面,尽管顺势疗法量)。您可以将两者都减少到几乎为零,高精度摆钟的制造商将钟摆安装在真空密封罐中的刀刃晶体悬浮液上,但没有一个实用的解决方案是完美的。即使在这些情况下,钟摆仍然会逐渐失去对环境的能量,因为摩擦将动能转化为微量的热量。所以,为了保持钟摆摆动,你必须时不时地推动它。

现在你又制造了另一个问题。当你推动钟摆时,你会干扰它的固有频率 – 一点点,或者可能很多,这取决于你推它的时间和程度。理想情况下,钟摆将在其平衡点瞬间被赋予脉冲,并且速率不会发生变化。但是,任何实际推动物理摆锤的东西都会引入错误。如果你想有一个实际的时钟,这个问题会变得更加严重。现在,您不仅要保持钟摆摆动,还必须机械地计算每次摆动。因此,你需要某种机制,既能推动钟摆,又能推进齿轮系。这种设备确实存在 – 它们被称为擒纵机构。

锚擒纵机构就是这个简单但奇妙的装置的一个例子。擒纵轮可以旋转 – 可能是通过连接到滑轮的重量,也可能是通过主发条盒。当擒纵轮旋转时,它在摆锤的推动下被锚交替锁定和解锁。每当锚解锁擒纵轮时,擒纵轮齿就会沿着锚的弯曲脉冲面滑动,从而推动摆锤。您可以看到它的美丽 – 擒纵轮向前移动一颗牙齿;钟摆得到一种冲动;这就是你所需要的,真的,有一个时钟。“擒纵机构”这个名字很贴切 – 每次振荡时,它都允许驱动轮的一颗牙齿“逸出”或前进。


打造完美节拍:理想的腕表擒纵机构

现在让我们谈谈平衡和春天。在手表中,没有钟摆;相反,有一个平衡和平衡弹簧。这里的关键点是,摆轮代表摆锤,而摆轮游丝代表重力。摆轮由螺旋摆轮游丝保持在平衡点。如果你推动天平,它将开始振荡;在一个方向上,弹簧收紧,然后释放能量将平衡推回其平衡点;在另一个方向上,弹簧线圈膨胀,并释放能量以将平衡推回另一个方向。螺旋摆轮游丝的美妙之处在于,理想情况下,它就像重力一样 – 等时等量,因为弹簧的力将与脉冲的力成正比。

A BALANCE WITH A RARE SPHERICAL BALANCE SPRING.

然而,如果我们看一下锚擒纵机构,我们可以看到它并不完全符合理想擒纵机构的定义。在理想的擒纵机构中(我之所以将这一分析归功于丹尼尔斯的制表工艺,为了清晰地解释实用腕表擒纵机构的原理,很难被击败),脉冲将在平衡点瞬间施加,在两个方向上,每次都以相等的力施加,以确保运动的完美对称性(在手表中尤其重要)。也不会涉及摩擦,因为这会耗散能量并影响振荡器的运动。锚擒纵机构在这两方面都失败了- 顺便说一句,这并不严重。您可以从中获得出色的性能 – 但这不是一个理想的解决方案。此外,擒纵轮齿和托盘处的滑动摩擦力,正如锚的弯曲突起所称,需要机油,任何机油最终都会随着时间的推移而变稠和蒸发。机油的粘度也会随温度而变化,这意味着理想的擒纵机构也是无油的。腕表擒纵机构应具有自启动功能,也就是说,其设计应使腕表在一定数量的能量缠绕到主发条后自发开始运行。擒纵机构必须具有良好的安全性,也就是说,如果手表受到冲击,它不应该意外解锁。当然,总的来说,在产生脉冲和计数振荡时,擒纵机构应尽可能少地干扰振荡器的自然谐波运动。所以我们有一个小清单:

  • 脉冲尽可能接近平衡点,在两个方向上
  • 摩擦最小,理想情况下无需油
  • 自启动
  • 安全性好
  • 对天平自然运动的干扰最小

所有这一切都意味着,设计一款尽可能符合理想擒纵机构的腕表擒纵机构确实是一项非常艰巨的任务,如果您仔细想想,您就会开始明白为什么成功、实用的擒纵机构很少,而且相距甚远。擒纵机构的设计是钟表学家500多年来一直在摆弄的东西,但是虽然许多被调用,但很少有人被选中,而钟表的时间轴上散落着悲伤,沉默,惰性的擒纵机构尸体,就像它一样,在阳光下享受短暂的时刻,然后随着樱花的所有凄美的终结而褪色和落下(哦, 糠刀擒纵机构,我们几乎不知道你们)。考虑到这一点,我们现在可以看看现代手表中擒纵机构的一些例子。


必杀之人:经典杠杆式擒纵机构

如果您今天拥有一枚手表,并且表盘上没有显示欧米茄或罗杰史密斯,那么您拥有一款带有杠杆式擒纵机构的手表的可能性接近100%。这有很多很好的理由。其中之一就是长寿 – 杠杆式擒纵机构,从时钟的锚擒纵机构演变而来,似乎是由托马斯·马奇(Thomas Mudge)于1755年发明的,从那以后,它一直以这样或那样的形式伴随着我们。它可以制成各种配置——例如,陀飞轮通常有一个侧杆,其中红宝石托盘与摆轮中心呈径向线排列,而不是像传统杠杆手表那样垂直于摆轮——但基本原理在近300年内一直保持不变。这意味着,当您购买一款现代杠杆式擒纵机械腕表时,即使是一款不起眼的精工5,您也将获得三个多世纪的累积研究和开发的好处,这些研究和开发是由应用科学史上一些最优秀的人才进行的 – 这是一件非常棒的事情,也是为什么良好的精度和精度如此普遍以至于在现代钟表学中被认为是理所当然的。

那么,当您对照我们的清单查看杠杆式擒纵机构时,它是如何叠加的呢?还不错,我的朋友们,帕斯马尔。 它在两个方向上传递冲动,并且也是自启动的。此外,杠杆具有出色的安全性。红宝石托盘的脉冲和锁定面的角度,以及擒纵轮齿,相互作用,将杠杆的轴牢牢地压在它的银行上,这是防止杠杆在摆动的任何一个极端进一步移动的销钉的术语。事实上,导致杠杆意外解锁需要相当大的冲击,这给擒纵机构带来了极大的可靠性,并且是杠杆擒纵机构进入手表的一个重要因素,这些手表具有从山顶到海底以及介于两者之间的各种冒险。(作为旁注,银行销通常是可调节的,但它们也可以只是擒纵机构所在的机芯板中的孔的实心壁;这些是所谓的实心银行,它们是日内瓦印章的要求之一)。

那么,为什么要费尽心思开发任何新的擒纵机构呢?好吧,杠杆并不完美。首先,它不能完全对称地传递脉冲(你会注意到杠杆臂在右边比左边长)。与任何擒纵机构一样,它引入了自己的特征性擒纵误差——当摆轮上的脉冲宝石通过杠杆上端的缺口时,脉冲就会传递出来,并且当这种情况发生时,就会损失能量。这与擒纵机构几何形状的其他方面相结合,往往会引入损失误差 – 这种损失擒纵错误是杠杆擒纵机构的固有特征,在设计和设置手表其余部分时必须考虑到这一点。

然而,最可怕的问题是擒纵轮齿和红宝石托盘之间的滑动摩擦。那些牙齿沿着这些宝石刮擦,没有两种方法。虽然摩擦力并不是那么高——摩擦力与负载成正比,而且机械表的负载也相当低——但这并不是什么都没有。在以28,800 vph的速度运行的现代杠杆手表中,这种刮擦摩擦每秒发生八次。这是每年252,288,000次…刮擦刮刮。在五年内,这是1,261,440,000次…刮擦刮刮。你需要油,如果杠杆有阿喀琉斯之踵,那就是它需要在这些脉冲表面上的油,而油,即使是最好的油,也会在一段时间后分解。

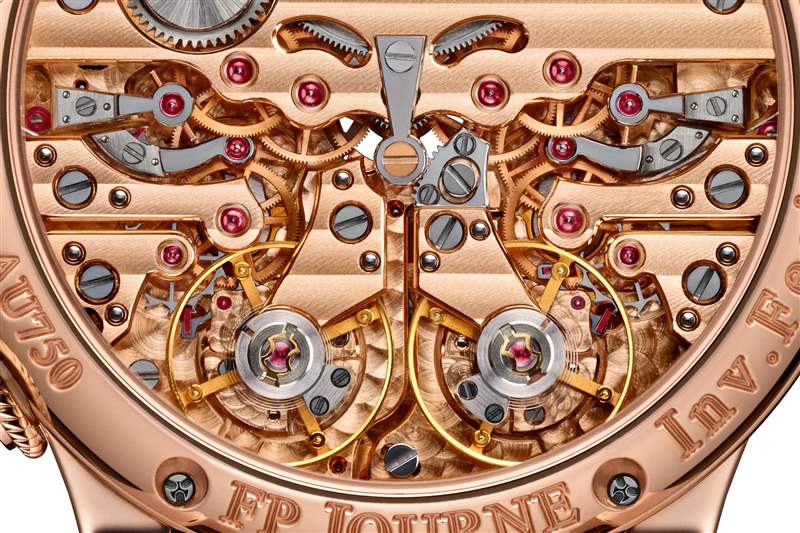

2020款JOURNE CHRONOMÈTRE À RÉSONANCE的两列行驶列车,擒纵机构和天平,配有双瑞士杠杆式擒纵机构。

尽管如此,杠杆还是经过验证的。想想看 – 地球上几乎款手表(除了一些异国情调,当然还有欧米茄,我们将在一分钟内到达)都使用杠杆擒纵机构。即使在带有硅托盘和擒纵轮的手表中,基本原理也是一样的。这是一个有点谦卑的提醒,不要太过兴奋地谈论你的手表 – 你吹了今年孩子的学费支付的5711使用与精工5完全相同的基本机制。好吧,我在那里有点夸张 – 毕竟,在工艺和执行方面存在巨大差异,各个方面 – 但考虑到几个世纪以来已经尝试了数百种擒纵机构,这是杠杆式擒纵机构的一个显着证明,即使不是镇上唯一的游戏,也是这么多个世纪后最大的游戏。


劳力士:计时与计时

劳力士是一头有趣的野兽。这是一家预算巨大的公司 – 嗯,你的名字,他们有一个可能比其他人更大的预算,他们花大钱的一个地方是运动研发。他们申请专利的很多东西从未在实际产品中看到曙光,但他们确实投入了大量的时间和研究来改进基本的计时技术,他们努力的一个例子是所谓的Chronergy擒纵机构。Chronergy擒纵机构基本上是瑞士杠杆,但进行了一些修改,旨在提高性能和效率。它于2015年首次在Day-Date 40mm中推出,当时是新机芯3255。

2015 DAY-DATE 40MM,搭配CHRONERGY机芯3255。

CALIBER 3255.

现在,如果我们对事物是准确的,而且我们应该如此,这显然不是一种新的擒纵机构本身。然而,这表明,即使在今天,对杠杆式擒纵机构仍然可以而且仍在进行改进,并且研究如何进一步改进擒纵机构是劳力士和其他地方的一项积极项目。Chronergy擒纵机构引入了经过修改的杠杆几何形状,可以更有效地输送能量,与标准的瑞士杠杆相比,托盘石的尺寸减少了一半。擒纵轮被镂空化,以减少惯性能量损失。

劳力士CHRONERGY擒纵机构。请注意镂空擒纵轮齿、缩小的红宝石托盘尺寸和偏移杆几何形状。

杠杆和擒纵轮均由镍磷合金制成,以减少对磁场的脆弱性。擒纵机构几何形状的一个有趣特征是操纵杆相对于擒纵轮的角度。在传统的杠杆式擒纵机构中,杠杆的中心线与擒纵轮轴线直接呈径向线相连,但在Chronergy擒纵机构中,它略微偏移。所有这些对标准操纵杆的改变都是为了提高效率——根据劳力士的说法,Chronergy擒纵机构的效率比标准操纵杆高出约15%。总的来说,如果我们把Chronergy与我们的清单放在一起,我们会发现它仍然基本上具有标准瑞士杠杆的所有优点和缺点,但具有更强的优势和更少的弱点。这证明了杠杆式擒纵机构的基本稳健性,即在钟表学上,致力于改进它仍然是一个非常有效的策略。


击中大时代的书:同轴擒纵机构。

同轴擒纵机构与狭义相对论一样,是思想实验的结果。爱因斯坦有一句名言:如果你骑在一束光上,世界会是什么样子?乔治·丹尼尔斯(George Daniels)问了自己一个略有不同的问题:如何在没有两者的弱点的情况下,将杠杆和止动擒纵机构的优势整合到一个单一的擒纵设计中?

好吧,所以这是一个棘手的问题。棘爪擒纵机构通常也被称为天文台表擒纵机构,因为您经常在盒装船的天文台表中找到它们。它们的历史悠久而复杂,必须留待另一段时间,但对于我们的目的来说,只要明白制动器擒纵机构在原则上几乎是理想的就足够了。最重要的是,止动擒纵机构中没有滑动摩擦力 – 事实上,没有杠杆或类似杠杆的东西。擒纵轮将脉冲直接传递到天平。这意味着棘爪擒纵机构不需要上油,因此与杠杆相比,应该具有卓越的长期速率稳定性。

深度剖析:现代腕表擒纵机构,以及它是如何变成这样-复刻表

由Thomas Earnshaw设计的制动器擒纵机构。止动器(扁平组件,e 到 h)通过锁定托盘 d 将擒纵轮固定到位。当摆轮b逆时针旋转时,它会将制动器向下推,按下金弹簧i的尖端,解锁擒纵轮a。擒纵轮顺时针旋转,一颗齿推动脉冲托盘c,为摆轮提供动力。在摆轮顺时针摆动时,摆轮的解锁托盘将金子提升起,但不会解锁止动器,也不会发出任何冲击力。插图来自Britten的钟表及其修复。

带金色擒纵轮的枢轴式棘爪擒纵机构,GP芝柏表怀表,1860年。切口补偿天平上的球形平衡弹簧。

因此,如果止动擒纵机构是自切片面包以来最好的东西,那么您为什么没有在每块手表中找到一个呢?好吧,粗略地检查一下棘爪擒纵机构就会发现它的主要弱点 – 如果你看它交叉转向,它就会解锁,因此,它通常不适合用于手表(现在,有现代手表用制动器擒纵机构制成,但这些是少数)。乔治·丹尼尔斯(George Daniels)并不是第一个试图将杠杆和止动擒纵机构的最佳性能相结合的制表师,但他是第一个将其设计成最终可以适应大规模生产的设计。

如今,只有两个地方可以获得同轴擒纵机构 – 当然,一个是欧米茄,自1999年推出第一款同轴手表 – 限量版以来,它一直在继续创造新版本的同轴擒纵机构,另一个是Roger Smith,他也一直在对原始的同轴擒纵机构进行不断的更新和修改。欧米茄对设计的改变涉及现代材料科学解决方案,而罗杰·史密斯(Roger Smith)则继续遵循强调经典制表材料和结构的方法,当然还有与欧米茄工业规模制表相比,制表的手工方法。我还要强调的是,每个人都有自己的位置,每个人都需要自己的特殊性,我认为令人钦佩的技能和思维方式(也就是说,如果一些不知名的富叔叔去世并给我留下了无数的财富,我会比你说升角更快说出罗杰的手表,并死去一个快乐的人, 或者至少,不那么不快乐)。

深度剖析:现代腕表擒纵机构,以及它是如何变成这样-复刻表

罗杰·史密斯(ROGER SMITH)为乔治·丹尼尔斯(GEORGE DANIELS)设计的周年纪念腕表中的同轴擒纵机构特写。请注意上部和下部的擒纵轮齿组。

同轴擒纵机构的动作起初似乎很混乱,相信我,你并不孤单。擒纵机构有两个擒纵轮-一个较小的擒纵轮,带有半齿,另一个较大。两者都在同一轴上,因此得名“同轴”擒纵机构。当摆轮顺时针摆动时,摆轮滚轮上较小的宝石会解锁擒纵轮,同时,两个擒纵轮中较大的一颗齿会通过摆轮上较大的脉冲宝石直接推动摆轮。

当摆轮逆时针摆动时,较小的宝石再次解锁擒纵轮,但这一次,带有半齿的较小轮子推动杠杆上的中心托盘,杠杆间接地推动天平。有趣的是,唯一真正将脉冲传递到天平的杠杆托盘是中央托盘 – 杠杆上的两个外部托盘仅用于锁定擒纵轮。下部托盘将擒纵轮锁定在摆轮逆时针摆动和上部,锁定在摆轮顺时针摆动上。如您所见,它实际上是半杠杆式擒纵机构,半天文台表擒纵机构 – 在一个方向上,脉冲是间接的,通过杠杆,在另一个方向,通过擒纵轮齿直接。

欧米茄海马300同轴腕表,2018年。

总的来说,同轴发动机的工业化故事是众所周知的 – 它花费了相当多的时间和相当多的金钱,但是,今天,擒纵机构几乎遍布整个欧米茄产品阵容,也就是说,每年有数十万枚手表。显然,欧米茄在一个驾驶表面上非常轻地为同轴的第一个版本(改进的ETA 2892)上油,但它不在脉冲表面,当Walt Odets在2002年查看擒纵机构时,他说他觉得这不是一个关键问题。

同轴擒纵机构与我们的小标准清单相比看起来如何?它看起来非常好。擒纵机构不需要机油,脉冲在两个方向上给出(尽管直接在一个方向上,间接地在另一个方向上 – 我想知道让每个方向传递的能量相匹配是否不是使擒纵机构工作的主要挑战的一部分,特别是考虑到摆轮上的两个脉冲托盘相距甚远),并且它是自启动的。安全性似乎也很好,长期速率稳定性应该非常好。尽管早期版本存在一些初期问题(您必须预料到),但Omega似乎已经解决了一段时间。当然,如果你想要一个完全不同的同轴表达,更直接地与乔治·丹尼尔斯的制表哲学联系在一起,那么总有罗杰·史密斯。我认为,从更广泛的钟表角度来看,同轴的唯一缺点是它的复杂性。也许你可以提出一个论点,即当您记住手表迟早必须进行维修时,拥有无油擒纵机构的重要性就会降低。但是,如果一款腕表可以运行八到十年,比如说,在维修之前,速率稳定性保持不变——好吧,这并不算太破旧。


竞争者:大精工高拍双脉冲擒纵机构

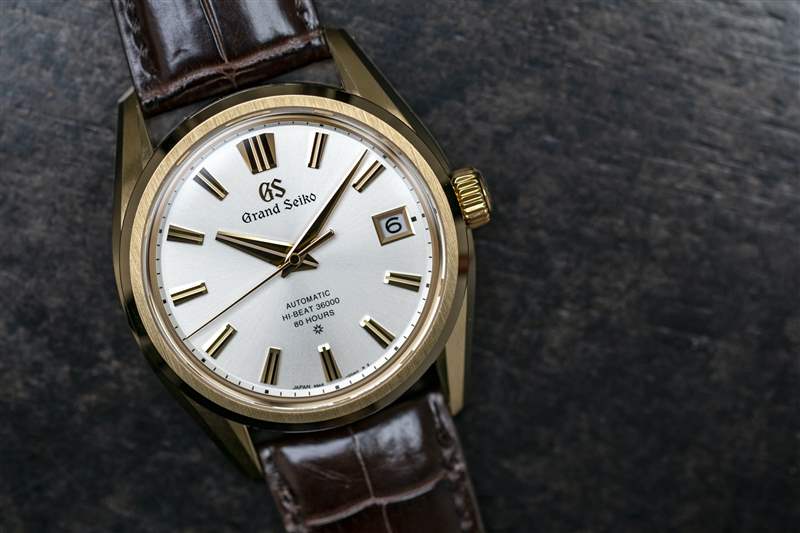

这是我们在这里看到的四款擒纵机构中最新的一款,到目前为止,它只存在于一个机芯中,只存在于一枚手表中,因此它的加入应该被视为某种临时性的。擒纵机构是这一特别综述中一的高节拍擒纵机构。鉴于它出现在一个全新的机芯中,并且可以合理地预期该机芯最终会出现在其他高节拍Grand Seiko机芯中,我认为值得更仔细地研究一下。机芯为9SA5机芯,腕表为60周年纪念SLGH002。

深度剖析:现代腕表擒纵机构,以及它是如何变成这样-复刻表
深度剖析:现代腕表擒纵机构,以及它是如何变成这样-复刻表

如果我们更仔细地观察擒纵机构,我们会看到许多有趣的功能,以及它从概念上(如果不是实际的工程角度)与杠杆和同轴擒纵机构相关的许多方面。

深度剖析:现代腕表擒纵机构,以及它是如何变成这样-复刻表

擒纵轮可以在左侧看到,您会立即看到它与同轴或杠杆擒纵轮完全不同。擒纵机构在两个方向上产生脉冲 – 在一个方向上,通过擒纵轮齿和杠杆托盘之间的滑动摩擦间接地产生,在另一个方向上,通过擒纵轮齿与摆轮上的脉冲宝石啮合,直接在另一个方向上产生脉冲。(有关显示动作的动画,请查看我们之前对运动的报道,就在这里)。机芯还采用了自由弹簧、可调节的质量摆轮和超线圈摆轮游丝,再加上高频和独特的擒纵机构设计,显然代表了Grand Seiko在提升其钟表游戏水平方面迈出的雄心勃勃的一步,并与瑞士的主要参与者更具竞争力。这是一个雄心勃勃的举动。

根据我们对现代腕表擒纵机构的标准清单进行评判,GS双脉冲擒纵机构似乎非常有前途。它是自启动的(这是每个Grand Seiko),并在两个方向上提供冲动;它为速率稳定性问题提供了一个高节拍解决方案,并且它共享同轴擒纵机构的基本策略,即直接在一个方向上产生脉冲,并在另一个方向间接地产生脉冲。它与同轴擒纵机构的不同之处之一是润滑剂的使用 – 间接脉冲是通过擒纵轮齿和杠杆托盘之间的滑动摩擦,需要上油。然而,擒纵机构总体上比标准的瑞士杠杆更有效,看看它在更大的GS产品阵容中的部署范围将会很有趣 – 在其他机械GS手表中使用的MEMS制造的擒纵机构与Spring Drive之间,Grand Seiko现在正在将各种技术带到桌面上。


异国情调

上面提到的四种擒纵机构尽管存在种种差异,但有一个主要共同特征:它们要么以工业规模生产,要么显然是为了在工业规模上生产。然而,在离开擒纵机构这一主题时,我们不能不提到一些更具实验性甚至异国情调的擒纵机构,这些擒纵机构的数量都相对较少,但也表明,在现代钟表学中,继续探索擒纵机构是什么以及它是如何工作的冲动远未消亡。开发新的擒纵机构非常昂贵且风险很大,但这并没有阻止品牌的尝试。

尤利塞纳尔丁锚式擒纵机构,锚轮陀飞轮,2016年。

一个远非全面的清单将包括自20年前推出Freak以来的一些来自雅典表的擒纵机构;Zenith Defy Inventor中的Zenith振荡器;Parmigiani Fleurier曾经开发的Genequand振荡器,以及许多其他振荡器。其中许多擒纵机构依赖于硅的弹性特性。制表商还使用现代工程方法生产更新旧式擒纵机构的时计——宝玑的“天然”擒纵机构就是其中之一,其版本由Kari Voutilainen、Laurent Ferrier和F. P. Journe制造。Frodsham,Urban Jurgensen和Christophe Claret等制造商已经创造了将天文台表止动擒纵机构应用于手表的钟表。这种实验性和概念腕表擒机构的数量比我们许多人可能怀疑的要多,虽然它们往往会大张旗鼓地宣布,但对于它们中的任何一个来说,导致大规模批量生产都是一个更罕见的事件,但总有可能取得突破,一种使杠杆及其衍生产品黯然失色的新擒纵机构将占据中心舞台。与此同时,配备非杠杆式擒纵机构的小型量产腕表继续为钟表景观增添巨大趣味。
