百达翡丽Ref. 5470P-001 1/10秒单按钮计时码表是快拍第一款-复刻表

不管是好是坏,百达翡丽已经成为许多爱好者心目中 Nautilus 的代名词——一款 1976 年推出的不锈钢运动手表,一直备受关注。然而,正如蒂埃里·斯特恩 (Thierry Stern) 在 Watches & Wonders 2022 上告诉 HODINKEE 的尼克·马里诺 (Nick Marino) 的那样,该公司并不满足于仅仅被认为是流行的钢制手链手表制造商,它在展会上的发布提醒人们,百达翡丽并不是百达翡丽,因为一只手表成为了 Instagram 的宠儿。

百达翡丽制表业的两大支柱一直是复杂表的精加工质量和无懈可击的执行力,其历史上充满了将两者结合的表例,包括亨利·格雷夫斯超级复杂功能腕表和近年来的大师级腕表Chime(在美学上两极分化,但在机制上极具创新性)。

今天,百达翡丽刚刚发布了一款新的计时码表,它在技术上非常复杂,而且进一步强调了百达翡丽的复杂功能通常是钟表学的基准。百达翡丽 Ref. 5470P-001 1/10 秒单按钮计时码表当然不是第一款高振频计时码表——自 1969 年真力时 El Primero 推出以来,1/10 秒计时码表就一直存在。但如果它是一款等待百达翡丽发布一款高振频计时码表的漫长等待是值得的——Ref. 54070P-001 1/10th 不同于任何其他高振频计时码表。

百达翡丽Ref. 5470P-001 1/10秒单按钮计时码表是快拍第一款-复刻表

乍一看,这看起来像是一款绝对经典的铂金双刻度计时码表(六点钟位置的表耳之间有一颗小钻石,就像所有百达翡丽铂金手表一样)。乍一看是计时码表秒针的红色中央指针看起来有点不寻常,尤其是在深蓝色表盘的映衬下,但除此之外,这很可能是 1952 年和 2022 年的百达翡丽计时码表。然而,仔细观察, 你注意到实际上有两个计时码表的中心指针,表盘上用小的、不同的字母显示“1/10 秒”——然后外部经过的秒数刻度实际上是两个刻度,一个刻度表示经过的秒数(和分钟数) ,当从分针上读取时)和一个外部的,有 12 个红色索引,旨在让您从红色中央计时指针读取 1/10 秒的增量。红色计时指针每 12 秒绕表盘转动一圈。

百达翡丽Ref. 5470P-001 1/10秒单按钮计时码表是快拍第一款-复刻表

1/10 秒动作由全新机芯提供。这是机芯 CH 29-535 PS 1/10,它以追针计时机芯 CH 29-535为出发点,该机芯于 2009 年首次亮相,您可以在新机芯中看到追针血统,叠加1/10 秒计时指针和计时秒针,当计时归零时。从擒纵机构和振荡器开始,重建了整个机制以适应 1/10 秒系统。

百达翡丽Ref. 5470P-001 1/10秒单按钮计时码表是快拍第一款-复刻表

振荡系统是百达翡丽获得专利的 Oscillomax 系统,该系统于 2011 年首次在高级研究项目手表中引入 – 百达翡丽高级研究 Ref。5550P。Oscillomax 系统包含一个硅游丝、一个具有特殊齿形的硅擒纵轮,以及最引人注目的不寻常的 GyromaxSi 摆轮。GyromaxSi 摆轮与其他由 Glucydur 制成的环形摆轮明显不同——它由硅制成(因此称为“Si”)并具有黄金惯性砝码,其蝴蝶形轮廓可立即标记口径 CH 29-535 PS 1/10 作为与其追针前辈截然不同的动物。尽管其配置非常不寻常,但它仍然具有百达翡丽的可调节计时重量

百达翡丽Ref. 5470P-001 1/10秒单按钮计时码表是快拍第一款-复刻表

硅通常是解决快拍擒纵机构(cal. CH 29-535 PS rattrapante 的频率为 28,800 vph,但上升到 36,000 vph(从 4Hz 到 5Hz)你会遇到惯性问题,而在较低频率下则没有,这就是减少硅质量的地方(而且您还可以获得使用顺磁性材料的额外优势)。

百达翡丽Ref. 5470P-001 1/10秒单按钮计时码表是快拍第一款-复刻表

在 CH 29-535 PS 1/10 机芯中,1/10 秒轮系由机芯的第四轮驱动。驱动轮分为两部分 – 一个带有柔性辐条的上轮和一个带有刚性辐条的下轮。下轮由第四轮驱动,上轮驱动离合器轮——该系统有助于防止驱动轮和离合器之间的反冲。1/10 秒计时指针的 12 秒旋转归功于 1/10 秒轮上的带微齿的小齿轮,我的意思是微 – 小齿轮上有 136 个齿,直径仅为 1.46 毫米,齿高 30 微米。 广告

基本上有两种独立的计时机制——一种用于十分之一秒机制,另一种用于标准的中央秒计数器和瞬时跳分计数器。整个 1/10 秒机构都安装在离合杆上,基本系统和 1/10 系统都是传统的横向离合计时码表。

百达翡丽Ref. 5470P-001 1/10秒单按钮计时码表是快拍第一款-复刻表

CH 29-535 PS 1/10,分解图(图片来源:Patek Philippe)

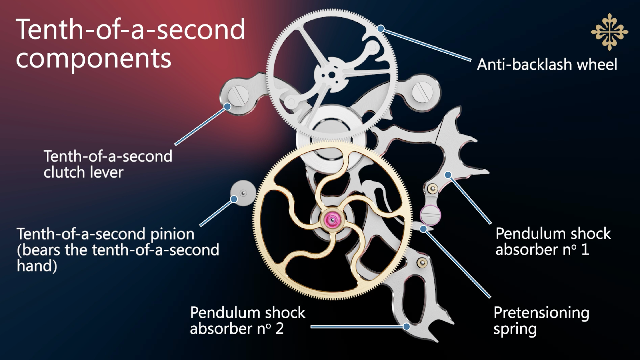

1/10 秒系统由带刚性下轮和柔性上轮的消隙轮(由第四轮驱动)组成。上部消隙轮用于在计时码表接合时稳定驱动轮(下图,黄色),以防止 1/10 秒小齿轮(以及指针)出现卡顿。百达翡丽没有在 1/10 秒小齿轮上使用消齿隙分齿(柔性齿轮齿在中心分叉,起到微型弹簧的作用)的原因是小齿轮上的齿太小。

百达翡丽Ref. 5470P-001 1/10秒单按钮计时码表是快拍第一款-复刻表
百达翡丽Ref. 5470P-001 1/10秒单按钮计时码表是快拍第一款-复刻表

由于 1/10 秒离合器杆承载整个 1/10 秒系统,因此它比传统的横向离合器计时杆重得多。再加上 1/10 小齿轮的齿非常小,这意味着如果发生震动,1/10 秒离合器轮可能会与 1/10 秒小齿轮脱离啮合。百达翡丽的新型防震系统获得专利,带有两个“钟摆”防震杆。它们的配置方式使得无论冲击来自哪个方向——顶部或底部、左侧或右侧——离合器轮实际上都牢固地压在 1/10 秒小齿轮上。一个类比可能是防水手表(或潜艇舱口,就此而言)的底盖,其设计使得水压增加越大,密封越紧。

因为 1/10 秒机制完全跟随标准计时系统的下离合器系统的运动,所以你也需要一些保护。百达翡丽通过添加一个减震钩形弹簧来实现这一点,当计时码表运行时,它会钩入导柱轮顶部圆板下方的匹配钩中。当计时码表关闭时,挂钩从导柱轮顶板下方的安全挂钩上抬起,杠杆可以自由移动。

百达翡丽Ref. 5470P-001 1/10秒单按钮计时码表是快拍第一款-复刻表

对于这种机芯,您可以在技术改进方面竭尽全力,百达翡丽的另一项调整是对主发条盒的调整。主发条的长度和线圈数量(决定动力储存的两个基本因素)都通过减小承载最里面主发条线圈的中央心轴的直径来增加。在过去,这个特殊的点是破损的常见来源,为了避免任何过度张力的风险,百达翡丽还修改了主发条外圈上的滑动束带,并加强了主发条的连接点(由 Nivaflex 制成)在乔木上。广告

电源管理方面的最后一个元素是 1/10 秒针。百达翡丽决定不使用回火钢,而是选择了由 Silinvar(带有氧化硅涂层的硅)制成的指针。Silinvar 指针的惯性正好是钢指针的 3.35 倍,这意味着指针运行和重置到零位所需的能量更少。然而,这带来了另外两个问题。第一个是硅太脆,手无法按到其摩擦配合柱上,第二个是普通的红色油漆不会粘在手上。Patek 解决了这些问题,方法是申请了一种底漆配方专利,让它们将手染成红色,并申请了第二种工艺专利,将空心黄铜管连接到手的中心,使其可以固定。

百达翡丽Ref. 5470P-001 1/10秒单按钮计时码表是快拍第一款-复刻表

新机芯的 7 项附加专利。

所有这一切的结果是,您拥有一枚 1/10 秒机芯,配备中央计时秒针和 1/10 秒针,配备极其精密的振荡系统和高度优化的驱动系统。新款 CH 29-535 PS 1/10 实际上比追针版略薄 0.15 毫米——追针版厚 7.1 毫米,而 CH 29-535 PS 1/10 厚 6.96 毫米。顺便说一句,机芯的开发是在百达翡丽的研发主管 Philip Baralt 和钟表研究主管 Anthony Krüttly 的监督下进行的,就我而言,整个手表爱好者社区都应该发送他们是一大瓶香槟和一打玫瑰,因为我不记得上次看到一款拥有如此多令人难以置信的非传统和富有想象力的技术解决方案的机芯是什么时候了。

百达翡丽Ref. 5470P-001 1/10秒单按钮计时码表是快拍第一款-复刻表

如果将 CH 29-535 PS 1/10 机芯与El Primero 3600机芯进行比较,您会发现最大的区别在于驱动和耦合系统。3600 型机芯,用于 Zenith Chronomaster Sport,有一个中心 1/10 秒针,旋转速度比 CH 29-535 PS 1/10 稍快,每十秒旋转一圈。然而,3600 型机芯的系统是由擒纵轮而非第四轮驱动的。一般来说,您不想从擒纵轮上驱动任何东西,因为那里的扭矩已经很低了,但 Zenith 已经找到了让它发挥作用的方法。百达翡丽系统在火车中使用了一个轮子,所以可用的能量更高,百达翡丽的系统以多种独特的方式进行了优化(我的意思是独一无二,有 31 项专利与机芯相关七个是全新的)代表了一种构建高频计时码表的全新方法——同时保留了几乎所有经典横向离合器计时码表的一个共同特征,

百达翡丽Ref. 5470P-001 1/10秒单按钮计时码表是快拍第一款-复刻表

你会认为这是一个限量版,但它会进入常规收藏,尽管我不希望每年生产的单位数量非常多——而且价格是“按要求”,这通常不会说话高音量输出,委婉地说。这是一款精美的传统设计,采用了我在高振频计时码表中见过的一些最精致、最精致的制表工艺——进一步证明,如果你想用辛苦赚来的钱买真正的钟表,百达翡丽仍然很难击败.
