到目前为止,我们已经描述了允许单个擒纵轮和齿轮系作为棘爪切向操作的中央托盘。然而,Lederer 更喜欢将他自己的机制描述为 9012 型机芯的“节拍器”。毕竟,这是让手表按时跳动的原因。

不仅是中央脉冲天文台上的“节拍器”(也称为托盘、棘爪或锚)对于独立双轮擒纵机构的成功至关重要,它也是 Lederer 进行最关键调整的地方擒纵机构的整体架构。

我了解到...... Lederer 的“节拍器”是了解他的中央脉冲计时码表的关键-复刻表

中央脉冲计时码表。图片,伯恩哈德·莱德勒

Lederer 最初认为整个体验会相对简单,他所需要的只是在更小、更精确的规模上复制 Daniel 的构造。虽然这显然在短时间内奏效,但 Lederer 最终意识到他在手表的动力储存结束时一直存在低振幅的问题,以及它对外部冲击的整体敏感性。

“松开一个轮子会导致主动擒纵轮的齿滑到位于平衡轴上的脉冲托盘前,然后你会错过一个,也许是两个擒纵轮齿;它会影响精度, ”莱德勒说。“对我来说,这是一个真正的问题。”

我了解到...... Lederer 的“节拍器”是了解他的中央脉冲计时码表的关键-复刻表

不同角度的所谓“节拍器”在起作用。

Charles Frodsham 于 2018 年发布了基于相同形式的双轮擒纵系统的双脉冲计时码表,他决定在手表到达低振幅危险区域后完全切断其动力储存,这种情况总是会在大约 36 小时后发生。手表最后一次上满弦。弗罗德沙姆的理论是,如果摆轮完全停止,手表就不会出现低振幅。

“在我看来,这阻止了手表出现问题,”Lederer 说,“但它本身并不能解决问题。”

他最终用几何学解决了这个问题。Lederer 修改了“节拍器”中心的红宝石托盘石,增加了一个额外的凹面,他称之为“等待托盘”。其目的是提高擒纵轮各个齿与摆轮脉冲托盘之间的接触力矩。

我了解到...... Lederer 的“节拍器”是了解他的中央脉冲计时码表的关键-复刻表

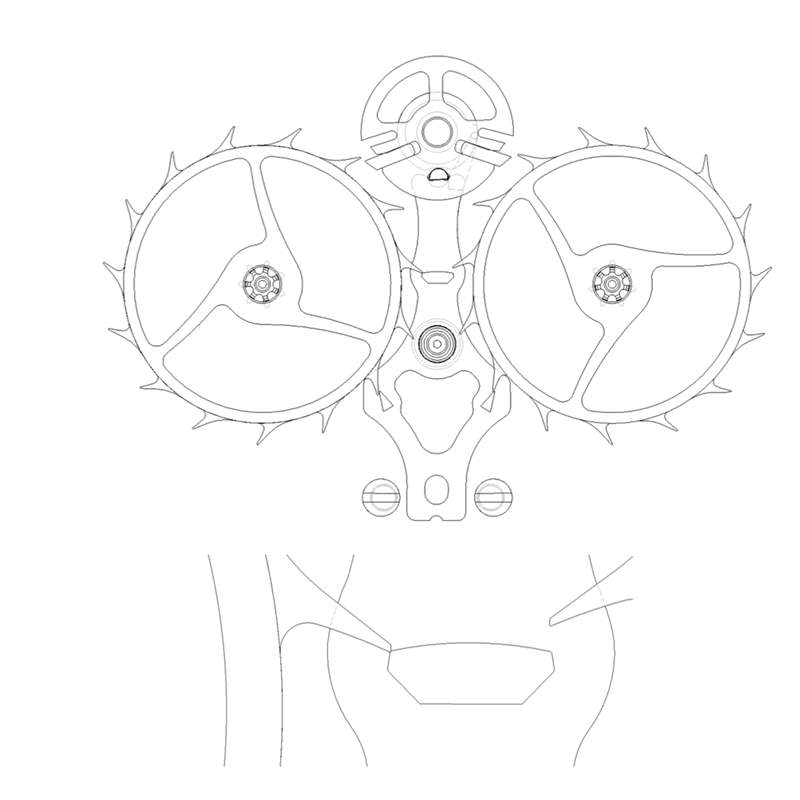

Lederer 的“节拍器”擒纵系统尽显其荣耀。图,伯恩哈德·莱德勒

Lederer 的“节拍器”包含两种不同类型的托盘。首先,有一对带冲动的托盘,每个托盘都连接到两个擒纵轮中的一个。“等待托盘”是“节拍器”上的中央托盘,可与两个擒纵轮配合使用;在这里,提供脉冲的擒纵轮等待托盘解锁,以便将其能量传输到摆轮。等待托盘上略微弯曲的表面可防止擒纵轮落入后坐力,同时使其立即恢复正确旋转。

我了解到...... Lederer 的“节拍器”是了解他的中央脉冲计时码表的关键-复刻表

CIC 擒纵机构的动作序列,第 1 部分:椭圆与擒纵机构“节拍器”的叉接合。传递惯性的左轮目前搁在“节拍器”中心的弯曲“等待托盘”上。这个曲面确保擒纵轮不会后坐力,并能立即朝正确的方向移动。图,伯恩哈德·莱德勒

当齿停留在“等待托盘”上时,擒纵机构“节拍器”的逐渐来回运动非常轻微,以至于脉冲齿能够沿着提升表面滑动,通过以下方式将间接脉冲传递给摆轮具有小振幅的“节拍器”。

我了解到...... Lederer 的“节拍器”是了解他的中央脉冲计时码表的关键-复刻表

CIC擒纵机构的动作序列,第2部分:在小振幅下,擒纵机构“节拍器”的旋转是如此之小,以至于产生脉冲的齿能够沿着升力表面滑动,从而通过以下方式将间接脉冲传递给摆轮“节拍器”。这就是间接冲动的开始。图,伯恩哈德·莱德勒

当一个齿到达等待擒纵叉的末端时,擒纵机构的其余部分设计可确保承受脉冲的擒纵叉将保持在擒纵轮齿的前面。从沿着间接脉冲表面滑动的齿被释放的那一刻起,就确保了接受脉冲的托盘安全地位于给脉冲齿的前面。

通过缩短等待托盘的接触面并增加间接脉冲面,产生脉冲的擒纵轮在最终释放之前就开始移动。这显着缩短了擒纵轮在到达脉冲托盘之前必须经过的距离。在传统的结构中,擒纵轮首先必须克服后坐力,然后才能赶上带脉冲的擒纵叉。

我了解到...... Lederer 的“节拍器”是了解他的中央脉冲计时码表的关键-复刻表

CIC 擒纵系统的动作顺序,第 3 部分:当脉冲齿到达提升面的末端时,整个“节拍器”结构确保脉冲接收托盘位于脉冲齿的前面。通过缩短等待托盘的接触面并增加间接脉冲表面,产生脉冲的擒纵轮在完全释放之前已经移动,缩短了擒纵轮在到达脉冲托盘之前必须移动的距离,代表着结束。间接冲动。Lederer 说,这种特定的执行方式目前正在申请专利。图,伯恩哈德·莱德勒

即使在低振幅下,当牙齿可以提早解锁时,额外的脉冲表面也会将“节拍器”推向一侧,进而将托盘推到牙齿前面,并向摆轮发出间接脉冲。在这种情况下,它就像瑞士杠杆擒纵机构一样运作。Lederer 说,“等待托盘就像一个间接的瑞士杠杆脉冲,推动‘节拍器’;而‘节拍器’,有一个叉子和平衡杆,现在是杠杆。”

很难精确测量,但这应该发生在 9012 机芯的振幅直接等于或低于 80 度,以及当牙齿接触脉冲托盘表面时。这种额外的推动确保即使在低振幅下,脉冲宝石也位于提供脉冲的擒纵轮齿的前面,否则可能会错过它。

我了解到...... Lederer 的“节拍器”是了解他的中央脉冲计时码表的关键-复刻表

CIC 擒纵机构的动作序列,第 4 部分:在 80 度及以上的振幅下,整个“节拍器”转变为可操作的直接脉冲擒纵机构。如果你仔细看上面的图,你会发现给脉冲的牙齿与带脉冲的托盘接触,直接传递它的能量。图表,伯恩哈德·莱德勒

我了解到...... Lederer 的“节拍器”是了解他的中央脉冲计时码表的关键-复刻表

CIC 擒纵系统的动作序列,第 5 部分:这是直接冲动的结束。

然而,只要手表的幅度大于 80 度,“节拍器”就会迅速被推到一边,连接的牙齿开始移动。此时,“节拍器”在对面,两部分不再相互接触;由于“节拍器”的转速高于车轮的加速度,因此齿无法到达提升表面。

这就是 Lederer 版本的双轮擒纵系统如何能够提供直接和间接脉冲的组合。

我了解到...... Lederer 的“节拍器”是了解他的中央脉冲计时码表的关键-复刻表

Lederer 在Central Impulse Chronometer 中的另一个重要(正在申请专利的)成就是擒纵机构的自启动能力。如果手表完全没电了,椭圆保持在中间位置,这意味着擒纵机构的其余部分“节拍器”也是如此。Lederer 等待托盘设计的凹形形状,带有额外的横向脉冲表面,意味着只有一个擒纵轮靠在脉冲表面上,一旦擒纵轮接收到能量,最终会产生摆轮振荡。图,伯恩哈德·莱德勒

正是这种能力与更新的 120 度摆轮角度相结合,使来自擒纵轮的能量转换保持平稳和有目的,并有助于为中央脉冲天文台创造理想的等时状态。
